Painel de Segurança com OSSIM e PowerBI

Para quem usa a ferramenta AlienVault OSSIM e acha um tanto complicado gerar relatórios utilizando os recursos nativos, é possível coletar os dados e montar painéis no Microsoft PowerBI Desktop, conforme sua necessidade. Além de uma flexibilidade no tratamento dos dados, análises tornam-se rápidas e precisas.

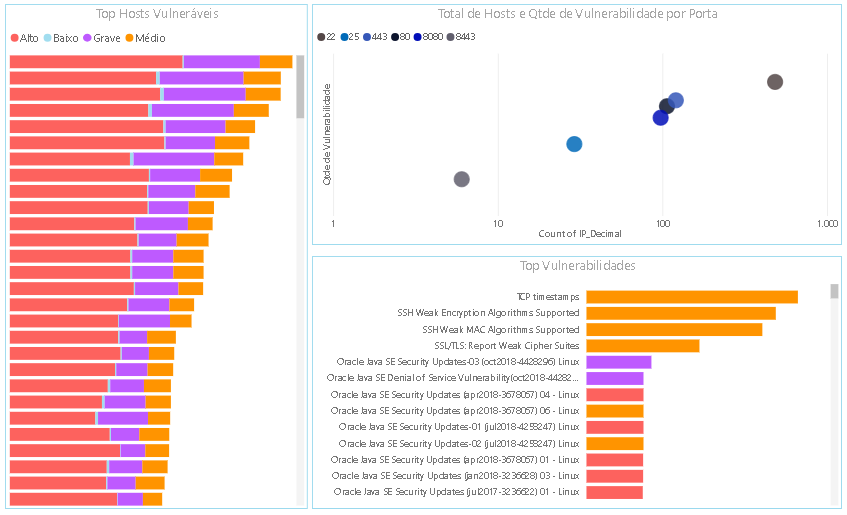

Painel do OSSIM no PowerBI

Exemplo de um dashboard no PowerBI com dados do OSSIM.

Em resumo, para alcançar isto é necessário:

  • OSSIM - ferramenta instalada com varreduras já realizadas obviamente
  • Base de Dados - possuir acesso a base de dados do OSSIM
  • PowerBI - conhecer a ferramenta para criar relacionamentos entre dados e personalizar painéis

Coleta de Dados via Power BI

Os procedimentos para a coleta dos dados via Power BI.

Nota

Usuário/Senha - recomenda-se uma conta somente de leitura para acesso a base.

MySQL - foi a base de dados utilizada neste tutorial.

  • Driver de Conexão com Banco - para que o Power BI consiga ler dados do banco de dados é necessário instalar um conector:
  • Conexão com a Base Local Restrita - caso tenha acesso a base pule essa etapa, porém se deseja acessar a base (restrita somente para o servidor do OSSIM) via túnel SSH, é necessário:
    • Resolução de Nome - alterar a configuração do banco de dados (/etc/mysql/my.cnf), alterando o parâmetro skip_name_resolve para #skip_name_resolve.
    • Túnel SSH - para acessar a base, que está disponível apenas localmente no servidor, faça uma conexão SSH com o servidor tunelando a porta do MySQL
  • Tabelas e Colunas - ao conectar na base de dados alienvault, foram selecionadas algumas tabelas continham informações relevantes (para mim), sendo elas:
    • alienvault_vuln_nessus_category
    • alienvault_vuln_nessus_family
    • alienvault_vuln_nessus_plugins
    • alienvault_vuln_nessus_results

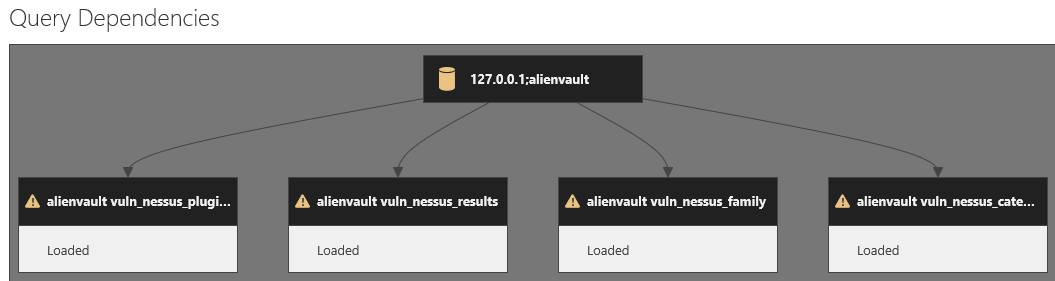

Tabelas do OSSIM no PowerBI

Tabelas do OSSIM importadas no PowerBI.

Depois de importado os dados e analisado seu conteúdo, observa-se as PKs (chaves primárias) de forma a criar o relacionamento entre as tabelas. A figura abaixo, exibe a visão final de como ficaram os relacionamentos entre as tabelas e algumas (tabelas e colunas) criadas adicionalmente, explicadas logo a seguir.

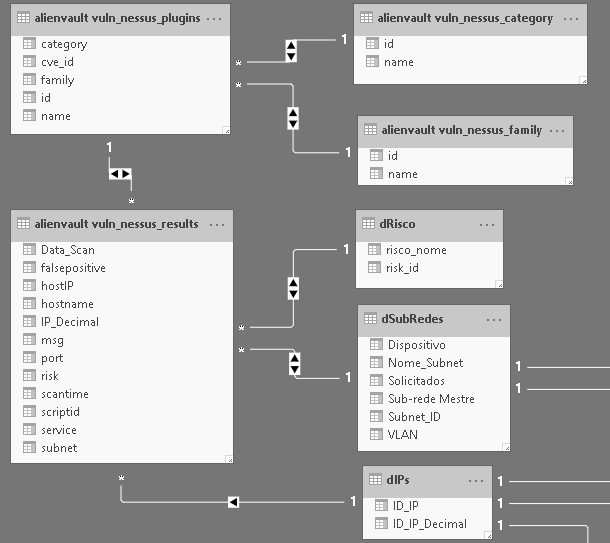

Relacionamento de tabelas no PowerBI

Relacionamento de tabelas no PowerBI.

Foram criadas algumas tabelas e colunas para que fosse possível atender a certas necessidades, sendo elas:

  • Data do Scan - como a data da varredura estava em um formato que não era possível hierarquizá-las, foi criada uma nova coluna na tabela alienvault_vuln_nessus_results na sintaxe DAX:

    Data_Scan = DATE(
                 LEFT('alienvault vuln_nessus_results'[scantime];4);          //Ano
                 RIGHT(LEFT('alienvault vuln_nessus_results'[scantime];6);2); //Mês
                 RIGHT(LEFT('alienvault vuln_nessus_results'[scantime];8);2)) //Dia

  • IPs por SubRede - para que fosse possível analisar vulnerabilidade por rede. Foi criada outra coluna na tabela alienvault vuln_nessus_results utilizando sintaxe DAX que exclui o último octeto:

    subnet = PATHITEM(SUBSTITUTE('alienvault vuln_nessus_results'[hostIP];".";"|");1) & // Primeiro Octeto
         "." &
         PATHITEM(SUBSTITUTE('alienvault vuln_nessus_results'[hostIP];".";"|");2) & // Segundo Octeto
         "." &
         PATHITEM(SUBSTITUTE('alienvault vuln_nessus_results'[hostIP];".";"|");3) & // Terceiro Octeto
         "."

Nota

Para segmentação de redes com máscaras mais fechadas, por exemplo /25, um tratamento correto deve ser feito.

De forma a permitir filtros por IPs, riscos com nomes personalizados e também poder agrupar IPs por sub-redes, de acordo com o ambiente (exemplo: Rede A, Rede B, Rede C), foram inseridas tabelas adicionais, criando-se relacionamentos com as da base do OSSIM.

  • dIPs - criada a tabela dIPs contendo todos IPs do ambiente. Isto foi necessário para que o filtro cruzado com a tabela dSubRedes fosse possível, isto é, que os IPs pudessem ser agrupado em uma rede específica.
  • dSubRedes - criada a tabela dSubRedes, com base nos dados extraídos da ferramenta IPAM, na qual continha todas as definições de sub-redes, permitindo que filtros por sub-rede no PowerBI fossem feitos
  • dRisco - a tabela de dimensão dRisco permitiu personalizar a descrição dos riscos.

O mapa de relacionamentos ficou assim:

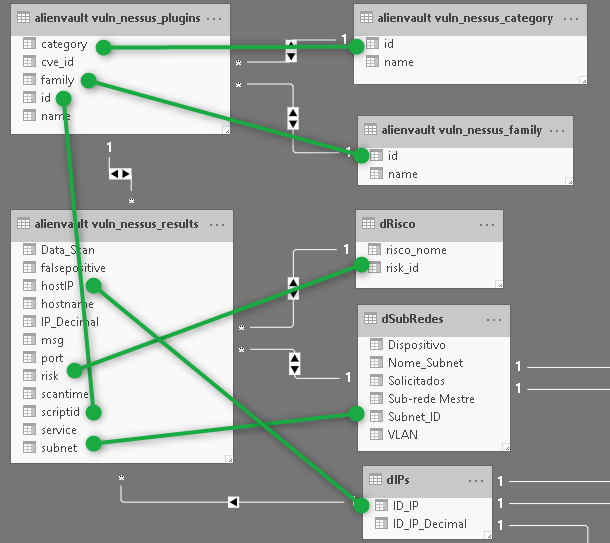

Relacionamento de tabelas e suas respectivas chaves no PowerBI

Relacionamento de tabelas e suas respectivas chaves no PowerBI.

Agora é ajustar o painel de vulnerabilidades no PowerBI e extrair informaçoes do OSSIM e, principalmente, manter seu ambiente atualizado e seguro.

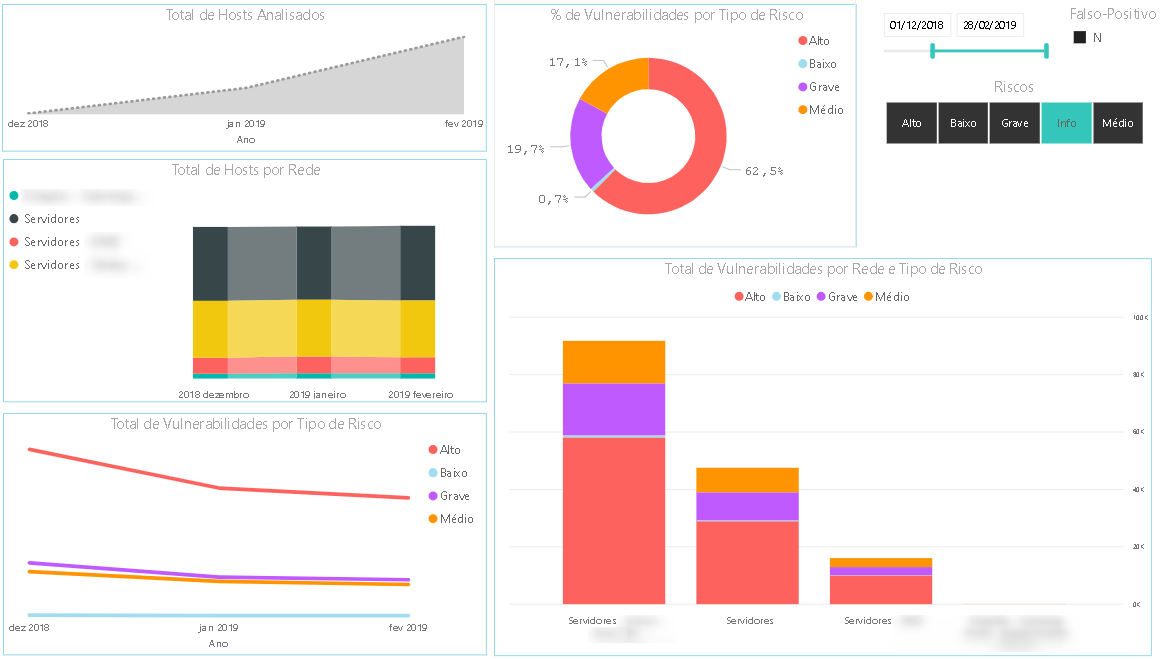

Painel do OSSIM no PowerBI

Outro exemplo de um dashboard no PowerBI com dados do OSSIM.
